Тип
• Настройка режимов работы
• Настройка мощности насоса (напора)
• Настройка ступеней частоты вращения
Автоматическое управление

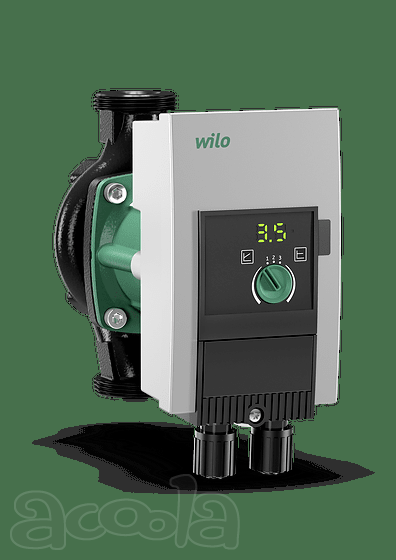

Бесступенчатая регулировка частоты Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности.
Применение
Системы отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные системы.
Оснащение/функция
Режимы работы
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• n = постоянный (3 ступени частоты вращения)
Ручное управление
• вращения в зависимости от режима работы
• Функция деблокировки
• Плавный пуск
• Встроенная полная защита электродвигателя
Сигнализация и индикация
• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Световой индикатор неисправности
• Индикация значения напора и кодов ошибок
• Индикация установленной ступени частоты вращения (C1, C2 или C3)
Оснащение
• Отлив под ключ на корпусе насоса (у насосов с резьбовым подсоединением к трубе)
• Быстрое электроподсоединение с помощью Wilo-Stecker. Для подсоединения сетевого кабеля и SSM, со встроенным кабельным вводом
• Для насосов с фланцевым подсоединением: исполнения фланца
o Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
o Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
Расшифровка наименования
Пример: Wilo-Yonos MAXO 30/0,5-12
Yonos MAXO Высокоэффективный насос (с резьбовым или фланцевым подсоединением), электронно регулируемый
30/ Номинальный диаметр для подсоединения
0,5-12 Номинальный напор [м]
Технические характеристики
• Допустимый диапазон температур перекачиваемой жидкости от -20° C до +110° C
• Электроподключение к сети 1~230 В, 50/60 Гц
• Класс защиты IP X4D
• Фланцевое подсоединение DN 32 до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)
Материалы
• Корпус насоса: серый чугун с покрытием KTL
• Вал: нержавеющая сталь
• Подшипники: металлографит
• Рабочее колесо: синтетический материал
Тип
Состояние поставки
• Насос
• уплотнения для резьбового соединения
• подкладные шайбами фланцевых болтов (при номинальных присоединительных диаметрах DN 40 - DN 65)
• Инструкция по монтажу и эксплуатации
