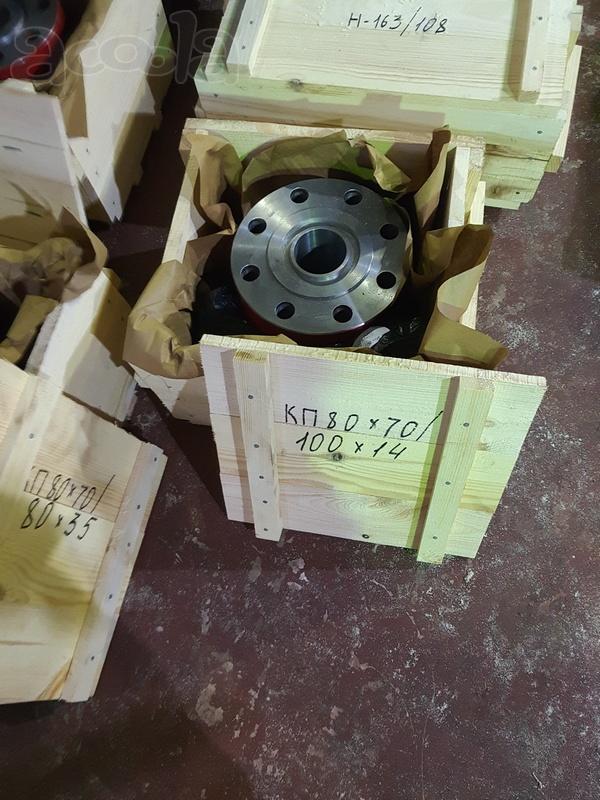

Катушка 80х70/100х35 предназначена для монтажа оборудования ГНКТ на фонтанную арматуру при ремонте нефтяных и газовых скважин.
2. Технические характеристики
Обозначение 80х70
ГОСТ 28919-91
Габаритные размеры D, мм 270
Диаметр проходного отверстия d, мм 80
Диаметр центров отверстий под шпильки DЦ, мм 216
Средний диаметр канавки D1, мм 119
ширина канавки мм 15,4
Высота тарелки Н1, мм 58
Диаметр отверстий под шпильки dотв, мм 28
Количество отверстий n1 8
Обозначение 100х35
ГОСТ 28919-91
Габаритные размеры D, мм 310
Диаметр проходного отверстия d, мм 100
Диаметр центров отверстий под шпильки DЦ, мм 241
Средний диаметр канавки D1, мм 161,9
ширина канавки мм 12
Высота тарелки Н1, мм 62
Диаметр отверстий под шпильки dотв, мм 36
Количество отверстий n1 8
Масса катушки, кг 70
Габаритные размеры катушки общие DxH, мм ∅310х250
Средний срок службы до списания, лет 2
